Реальный кабель #5 УНКОМТЕХ. LAN KCнг(А)-LTX F/UTP Cat 5e! Нетоксичный интернет в каждую школу!

Только настоящие образцы кабеля в проекте Реальный кабель (#real_cable)!

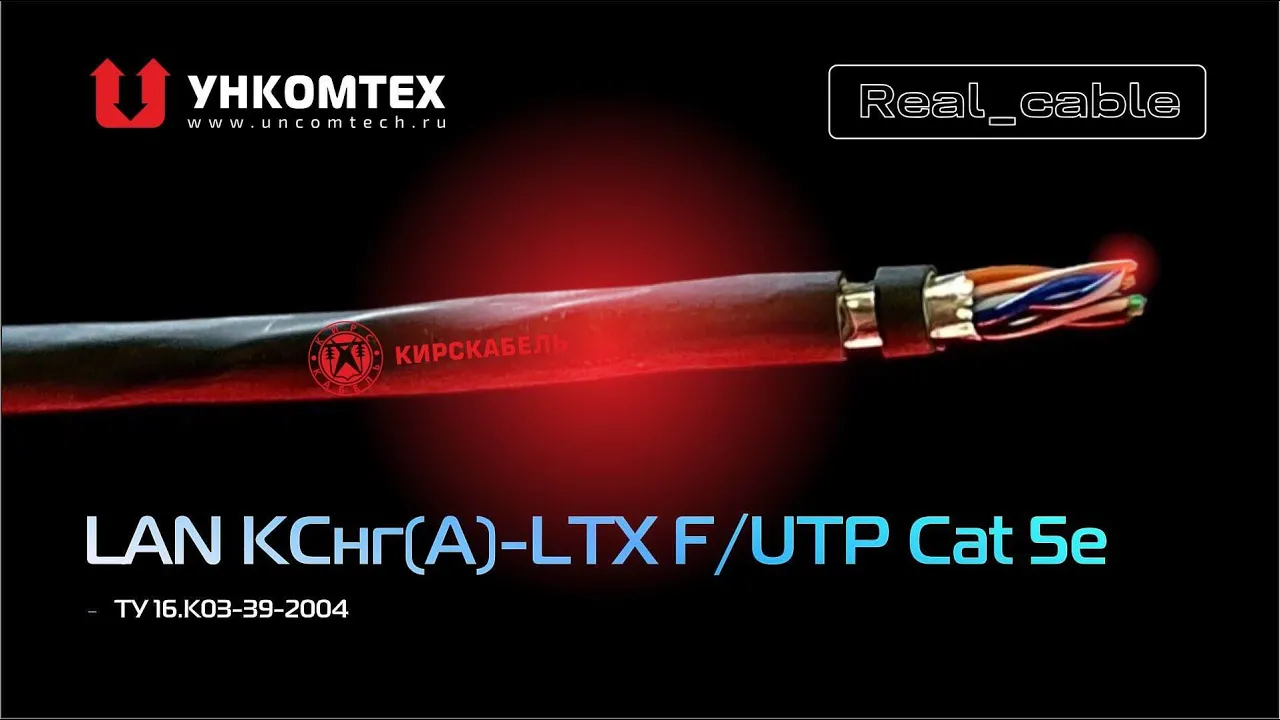

Обзор на кабель УНКОМТЕХ LAN KCнг(А)-LTX F/UTP Cat 5e завода Кирскабель.
LAN-кабели в каталоге производителя — https://www.uncomtech.ru/groups/225
УНКОМТЕХ на RusCable.Ru — https://www.ruscable.ru/company/uncomtech/
Проект УНКОМТЕХ 360 — https://www.ruscable.ru/story/unkomtekh_360

LAN KC F/UTP Cat 5E

Кабели симметричные парной скрутки категории 5Е, токопроводящая жила – медная однопроволочная. Изоляция из сплошного полиолефина. Сердечник из изолированных жил, скрученых в пары. Общий экран из алюмополимерной ленты.

Применение: Для передачи сигналов частотой до 100 МГц в системах цифровой связи предназначенные для стационарной прокладки при рабочем напряжении не более 145 В переменного тока частотой 50 Гц, в том числе для эксплуатации в технологических помещениях вне герметичной оболочки атомных станций класса 4 по классификации НП-001.

Произведено по тех.условиям: ТУ 16.К03-39-2004

Конструкция:

Токопроводящая жила – медная однопроволочная
Изоляция – cплошной полиолефин (PO)
Элемент – изолированные жилы скручены в пару
Сердечник – скручен из 2-х или 4-х пар
Общий экран – обмотка из фольгированного композиционного гибкого материала
Наружная оболочка – из поливинилхлоридного пластиката (PVC).
Электрические характеристики:

Стандарт: ГОСТ Р 54429, IEC 11801
Диапазон частот: до 100 МГц (Cat 5e)
Рабочее пиковое напряжение: 145 В (не для силовых цепей)
Электрическое сопротивление жилы постоянному току при t= 20°С: не более 9,0 Ом/100 м
Электрическое сопротивление изоляции жил постоянному току при t= 20°С: не менее 5000 МОм ·км
Волновое сопротивление: ном. 100 Ом
Омическая асимметрия жил в рабочей паре кабеле на длине 100 м: не более 2 %
Емкостная асимметрия пары относительно земли при частоте 0,8 или 1 кГц: не более 160 пФ/100 м;
