Реальный кабель #4 УНКОМТЕХ. ККЗ U/UTP Cat 5e К PVC. Бронированный LAN для надежной связи!

Только настоящие образцы кабеля в проекте Реальный кабель (#real_cable)!
Обзор на кабель УНКОМТЕХ ККЗ U/UTP Cat 5e К PVC завода Кирскабель.
LAN-кабели в каталоге производителя — https://www.uncomtech.ru/groups/225
УНКОМТЕХ на RusCable.Ru — https://www.ruscable.ru/company/uncomtech/
Проект УНКОМТЕХ 360 — https://www.ruscable.ru/story/unkomtekh_360

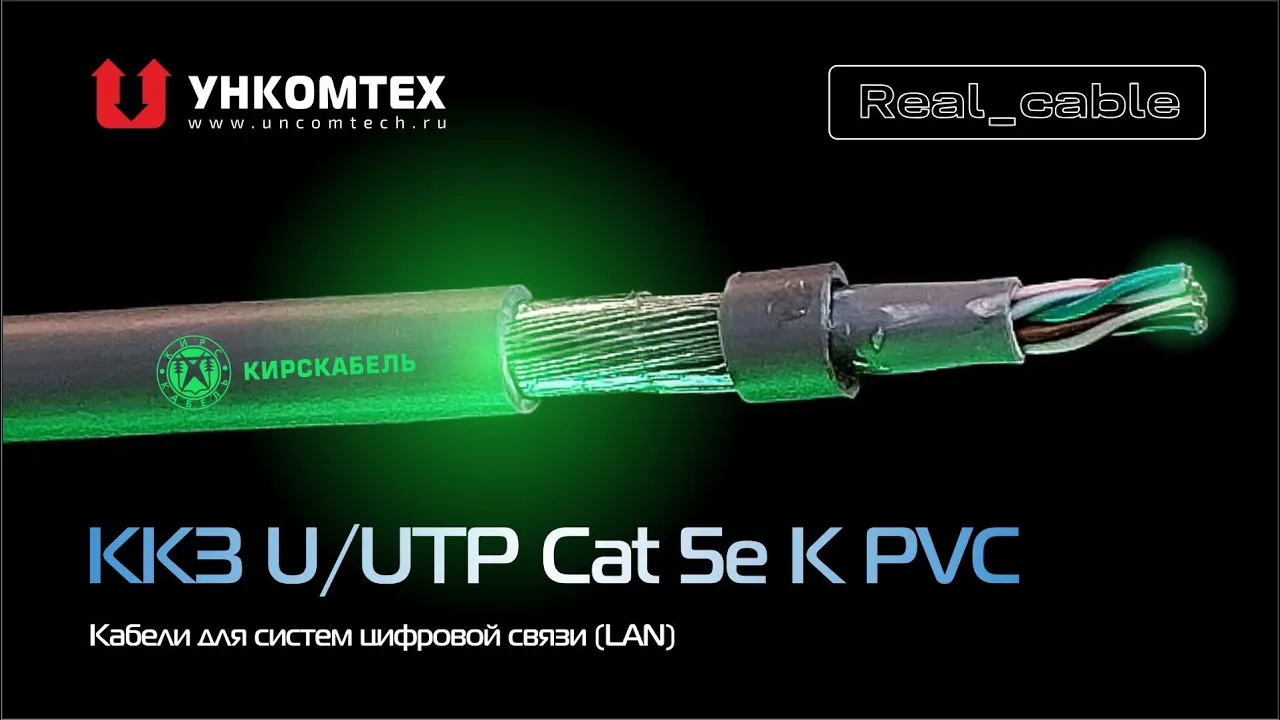

ККЗ U/UTP Cat 5e К PVC

Кабели симметричные парной скрутки категории 5Е, токопроводящая жила – медная однопроволочная. Изоляция из сплошного полиолефина. Сердечник из изолированных жил, скрученых в пары.

Применение: Для передачи сигналов частотой до 100 МГц в системах цифровой связи предназначенные для стационарной прокладки при рабочем напряжении не более 145 В переменного тока частотой 50 Гц, в том числе для эксплуатации в технологических помещениях вне герметичной оболочки атомных станций класса 4 по классификации НП-001.

Произведено по тех.условиям: ТУ 16.К03-88-2020

Конструкция:

Токопроводящая жила – медная однопроволочная
Изоляция – cплошной полиолефин(PO)
Элемент – изолированные жилы скручены в пару
Сердечник – скручен из 2-х или 4-х пар
Внутренняя оболочка – из поливинилхлоридного пластиката (PVC)
Броня – повив из стальных оцинкованных проволок
Наружная оболочка – из поливинилхлоридного пластиката (PVC).

Электрические характеристики:

Стандарт: ГОСТ Р 54429, IEC 11801
Диапазон частот: до 100 МГц (Cat 5e)
Рабочее пиковое напряжение: 145 В (не для силовых цепей)
Электрическое сопротивление жилы постоянному току при t= 20°С: не более 9,0 Ом/100 м
Электрическое сопротивление изоляции жил постоянному току при t= 20°С: не менее 5000 МОм ·км
Волновое сопротивление: ном. 100 Ом
Омическая асимметрия жил в рабочей паре кабеле на длине 100 м: не более 2 %
Емкостная асимметрия пары относительно земли при частоте 0,8 или 1 кГц: не более 160 пФ/100 м
