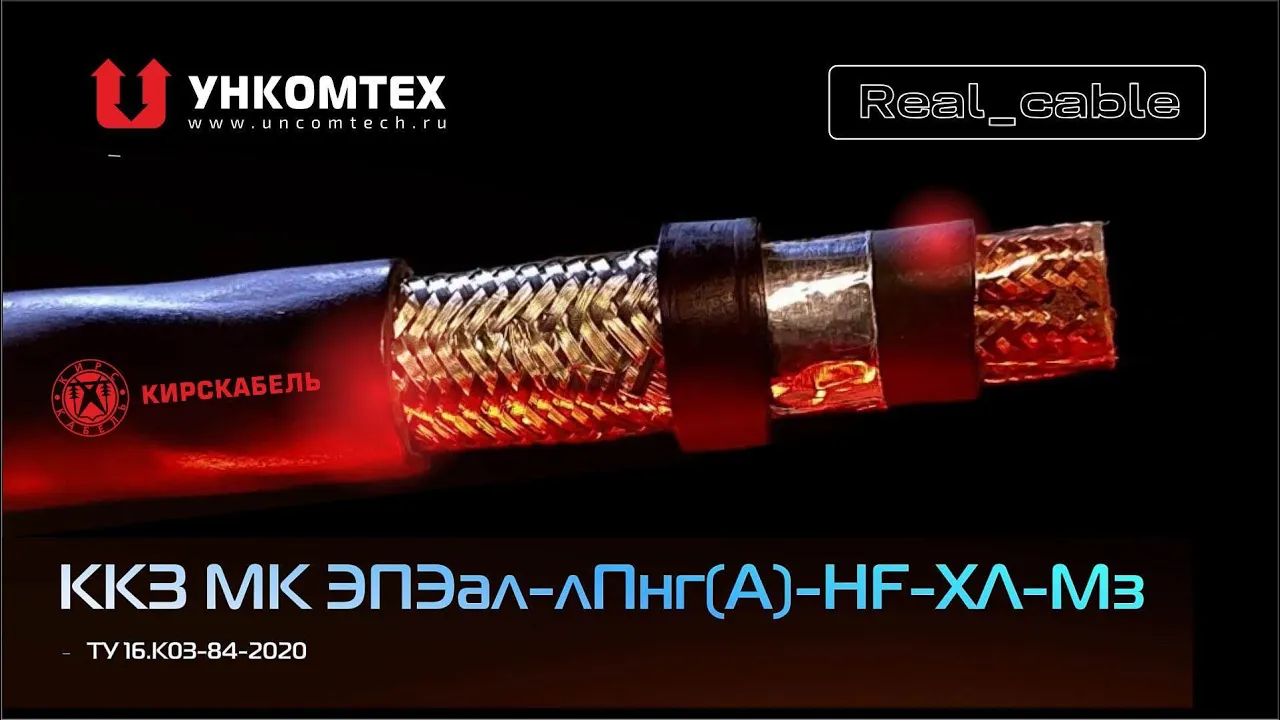

Реальный кабель #3 УНКОМТЕХ. ККЗ МК ЭПЭал-лПнг(А)-HF-ХЛ-М. Неубиваемый монтажный кабель

Только настоящие образцы кабеля в проекте Реальный кабель (#real_cable)!
Обзор на кабель УНКОМТЕХ ККЗ МК ЭПЭал-лПнг(А)-HF-ХЛ-М завода Кирскабель.
Страница в каталоге производителя — https://www.uncomtech.ru/marks/VIA2_2
УНКОМТЕХ на RusCable.Ru — https://www.ruscable.ru/company/uncomtech/
Проект УНКОМТЕХ 360 — https://www.ruscable.ru/story/unkomtekh_360

ККЗ МК ЭПЭал-лПнг(А)-HF-ХЛ-М

ККабель монтажный в холодостойком исполнении, с изоляцией из морозостойкой полимерной композиции, не содержащей галогенов, и оболочкой из морозостойкой, маслобензостойкой полимерной композиции, не содержащей галогенов, не распространяющий горение при групповой прокладке и не выделяющий коррозионно-активныx газообразныx продуктов при горении и тлении, с индивидуальным экраном в виде оплетки из медных проволок и в общем комбинированном экране в виде обмотки из алюмополимерной ленты и оплетки из медных луженых проволок

Применение: Для групповой прокладки в помещениях, оснащенных компьютерной и микропроцессорной техникой; в зданиях и сооружениях с массовым пребыванием людей. Кабели с индексами «з» и «i» могут прокладываться во взрывоопасных зонах классов 0, 1, 2, 20, 21, 22 в трубах, в кабельных коробах, в рукавах гибких металлических, в рукавах гибких металлических с поливинилхлоридным покрытием или открыто при условии отсутствия возможных механических повреждений, при предъявлении требований по защите от внешних электромагнитных помех

Произведено по тех.условиям:
ТУ 16.К03-54-2011

Конструкция:

Токопроводящая жила – медная (после номинального сечения жилы ставится индекс «м») или медная луженая (после номинального сечения жилы индекс не ставится):

  • однопроволочная 1 класса гибкости по ГОСТ 22483 (после номинального сечения или материала жилы ставится индекс «-ок»)
  • многопроволочная:
    *4 класса гибкости по ГОСТ 22483 (после номинального сечения или материала жилы индекс не ставится)
    *5 класса гибкости по ГОСТ 22483 (после номинального сечения или материала жилы ставится индекс «-5кл»)

В кабелях парной скрутки допускается изготовление токопроводящих жил по ГОСТ 1790 и ГОСТ 1791:

  • из хромеля-алюмеля (после номинального сечения жилы ставится индекс «ха»)
  • из хромеля-копеля (после номинального сечения жилы ставится индекс «хк»)
  • из меди-константана (после номинального сечения жилы ставится индекс «мкн»)

Изоляция – морозостойкая полимерная композиция, не содержащая галогенов (безгалогенная композиция) (SHF1)
Скрутка изолированных жил — в пары, тройки или четверки (четверки из пар или звездной скруткой) (цифровая маркировка жил; цифровая и цветовая маркировка пар (троек, четверок))
Разделительный слой поверх пары, тройки или четверки — из полиэтилентерефталатных лент обмоткой или продольно (допускается разделительный слой поверх пары, тройки или четверки не накладывать)
Индивидуальный экран (по жилам, парам, тройкам или четверкам) — оплетка из медных проволок. Поверхностная плотность оплетки – не менее 60 %
Обмотка поверх индивидуального экрана – из полиэтилентерефталатной ленты (допускается обмотку поверх индивидуального экрана не производить). Допускается цифровая маркировка жил (пар, троек, четверок) поверх полиэтилентерефталатной ленты (при ее наличии)
Сердечник – общая или повивная скрутка экранированных жил, пар, троек, четверок

Допускается скручивать кабель из токопроводящих жил, пар, троек или четверок различной конфигурации:

  • токопроводящие жилы с различным сечением и из различных материалов
  • экранированные и неэкранированные жилы, пары, тройки или четверки могут быть скручены в общий скрученный сердечник

Обмотка сердечника – из полиэтилентерефталатной ленты или лентой ЛЭС (допускается обмотку сердечника не производить)
Внутренняя оболочка с заполнением — морозостойкая полимерная композиция, не содержащая галогенов (безгалогенная композиция) (SHF1) (в кабелях с индексом «з» и «i»)
Общий комбинированный экран — обмотка из алюмополимерной ленты (фольгированной пленки) с наложением поверх или под ней оплетки из медных луженых проволок. Поверхностная плотность оплетки – не менее 60 %
Обмотка поверх общего комбинированного экрана – из полиэтилентерефталатной ленты (допускается обмотку поверх общего комбинированного экрана не производить)
Наружная оболочка — морозостойкая, маслобензостойкая полимерная композиция, не содержащая галогенов (безгалогенная композиция) (SHF1). Цвет оболочки должен быть черный, в кабелях с индексом «i» цвет оболочки должен быть синий. По согласованию с потребителем цвет оболочки может быть любым.
Основные характеристики:

Номинальное напряжение: AC: до 1000 В включительно частотой до 400 Гц, DC: 1500 В.
Класс пожарной опасности по ГОСТ 31565: П1б.8.1.2.1
Климатическое исполнение ХЛ, категории размещения 1 — 5 по ГОСТ 15150
